Esforço de Torção


Atividade proposta pelo Professor André Shataloff em sala de aula dia 10 de outubro de 2018, tinha como objetivo desenvolver a atividade sobre esforço de torção que está disponível no black board na semana 09. Através da aula interativa podemos assimilar melhor o conceito passado pelo professor e desenvolver a atividade em grupo proporciona um aprendizado amplo, pois tem mentes analisando a mesma situação de forma diferente é fantástico.




1. Considerando o sistema estrutural abaixo, calcule o valor do momento torsor gerado na barra AB.





Mt = P.d  = 20.2 = 40kn/m.


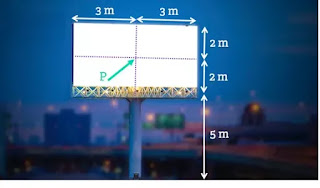

2. Analisando a placa indicada na figura abaixo, solicitada por uma carga P = 10 kN, calcule o valor do momento torsor no poste do outdoor.






Mt = P + 0 = 10.0 = 0kn/m
A força foi aplicada exatamente no centro da placa, onde não gera torção.


3. Dependendo da geometria de uma ponte estaiada, as cargas móveis, que são aplicadas ao longo do seu eixo longitudinal, podem gerar esforços de torção.
Logo abaixo representamos a seção transversal do tabuleiro de uma ponte estaiada com suas respectivas dimensões.
Sabendo que a carga do veículo vale P = 45 kN, calcule o valor do momento torsor gerado pela carga do veículo no ponto A.

Mt= P.d = 45.4 = 180kn/m
